admin 管理员 2018-6-12 13:39:43 楼主

iWALK是厦门广开电子有限公司旗下品牌,是一家集研发、生产、销售为一体的外资企业,目前拥有移动电源、外挂电池、背夹电池、高速车充、保护外壳、数据线、高速充电器、蓝牙设备、耳机、音箱、保护膜等全系列高端配件。本次充电头网为您带来的是iWALK F20P (20000mAh) PD快充移动电源的拆解评测:

一、iWALK F20PPD快充移动电源充电头网开箱

iWALK F20P (20000mAh) PD快充移动电源拆解评测

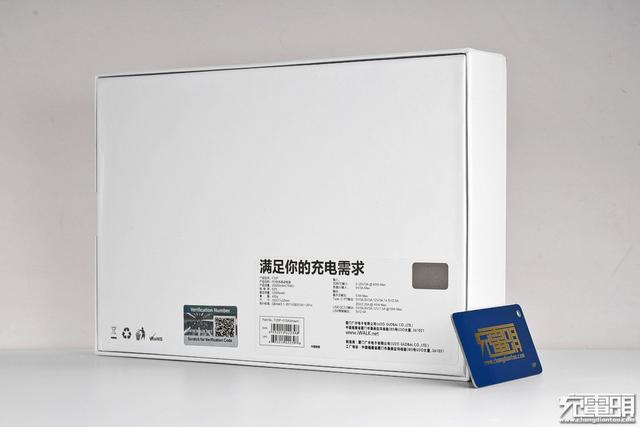

漂亮的Apple风格白色硬纸盒包装,简洁干净,高雅素气。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

天地盖设计,纸盒很厚,硬度很高,方正不易变形,抗压。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

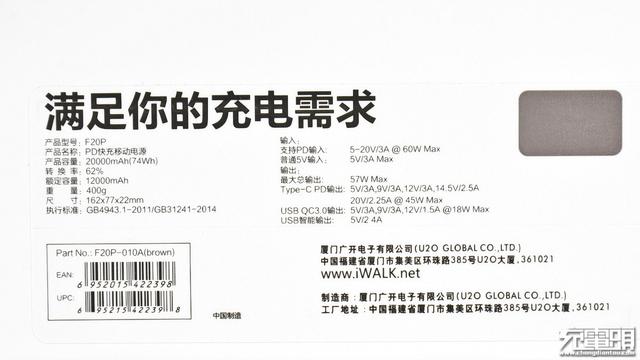

包装盒上的产品参数信息:产品容量20000mAh,支持PD输入(5-20V/3A,最大功率60W)普通5V输入(最大支持5V/3A);支持Type-C PD输出(5V/3A,9V/3A,12V/3A,14.5V/2.5A,20V/2.25A,最大功率45W),USB QC3..0输出(5V/3A,9V/3A,12V/1.5A,最大功率18W),USB智能输出(5V/2.4A)。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

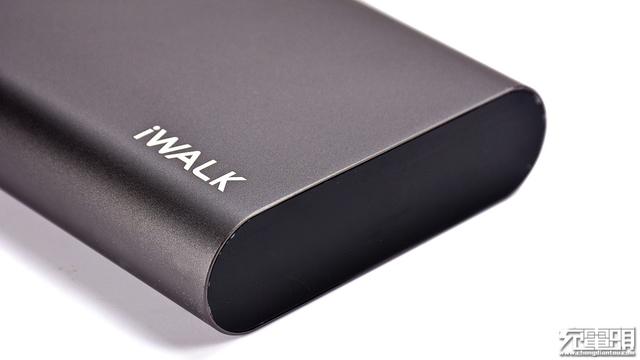

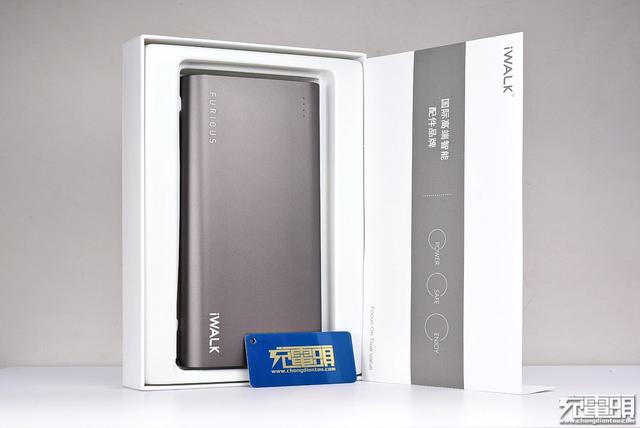

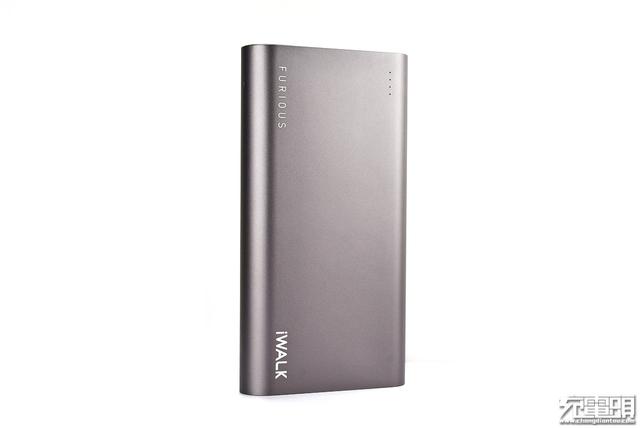

iWALK F20P PD快充移动电源采用棕褐色的铝合金外壳,厚重沉稳,一丝温暖的色彩不显得过于单调,商务气息浓厚。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

吹塑纸托可以较好地做防震缓冲。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

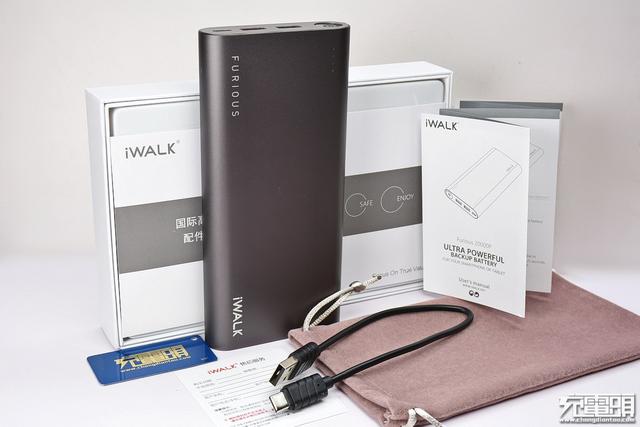

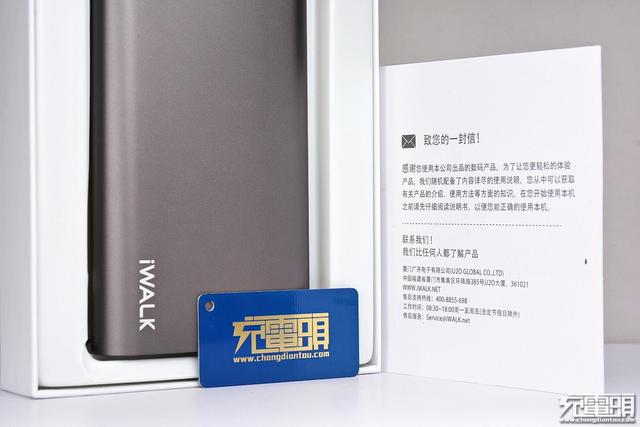

很贴心的附赠绒布袋及短Type-C线。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

iWALK F20P (20000mAh) PD快充移动电源拆解评测

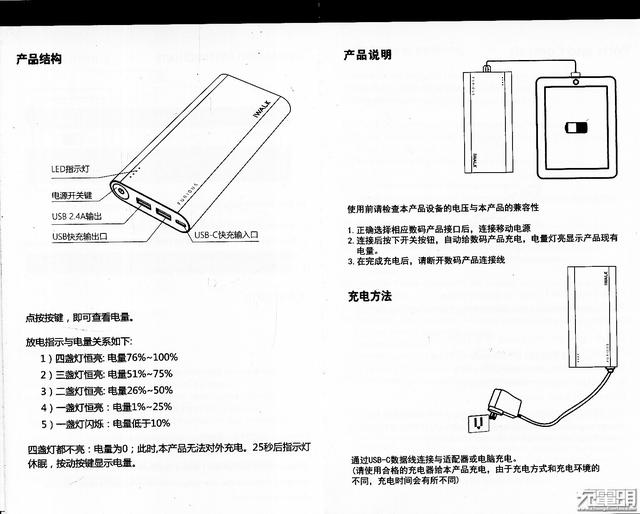

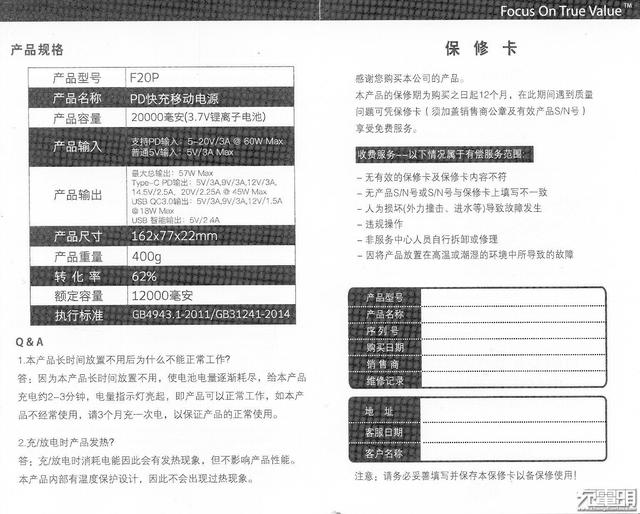

说明书部分主要内容。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

绒布袋可以很好地防护移动电源,避免与手机、钥匙等产生刮擦,在寒冷的冬季也不会冰手。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

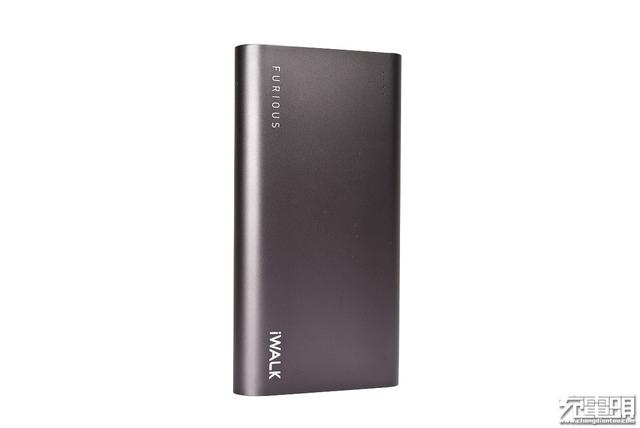

冷峻的外形还是很酷炫的。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

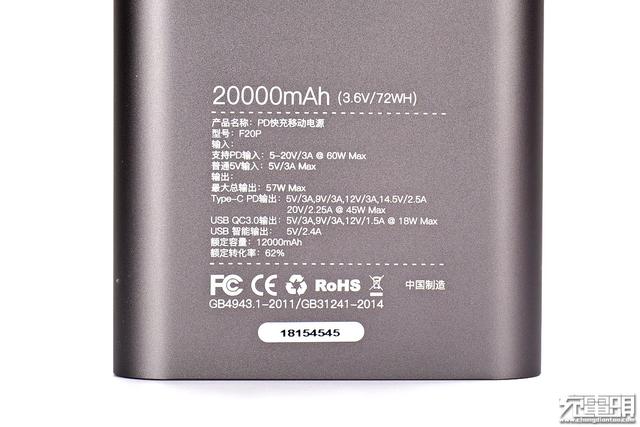

背部镭雕产品参数铭牌,字迹清晰易认,耐磨损,登机无忧。产品通过了FC、CE、RoHS认证。

符合GB4943.1-2011/GB31241-2014国家标准。

有唯一的产品序列号。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

iWALK F20P (20000mAh) PD快充移动电源拆解评测

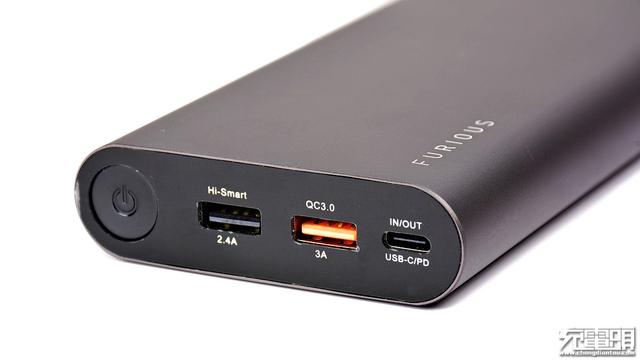

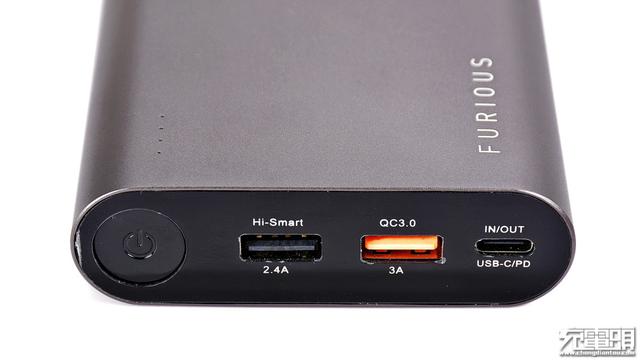

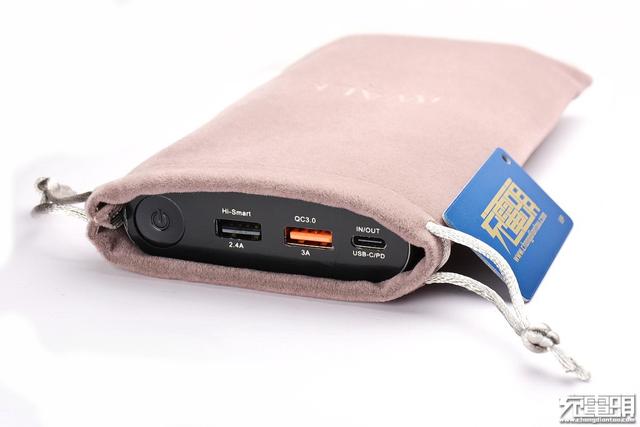

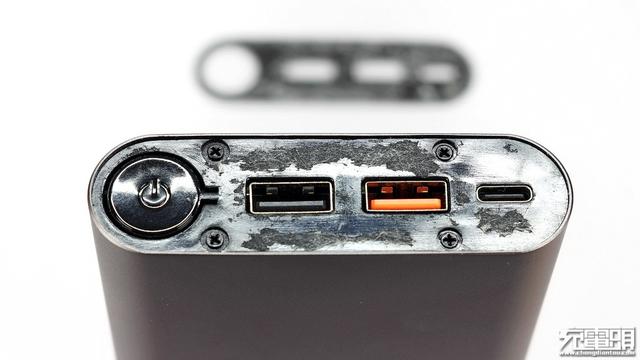

端面输出面板,黑色亚克力材质,亮银色印字,贴有保护膜。

左侧一只电源唤醒键 ,按键表面略凹,手感舒适,键程清晰。

右侧分布着USB-A输出接口2只、Type-C接口1只。

第一只黑色USB-A接口标注有Hi-Smart (智能)2.4A字样,

第二只橙色USB-A接口标注有QC3.0、3A字样,

最右侧的Type-C接口标注有IN/OUT USB-C/PD字样,支持PD双向输入输出。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

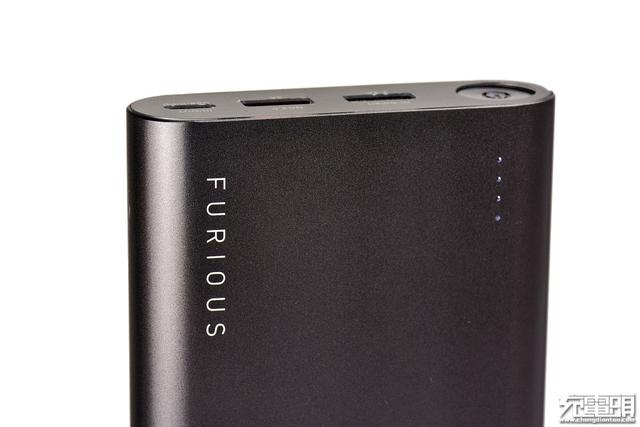

左侧FURIOUS(激情),表示极速充电的意思吧。右侧4颗LED电量指示灯。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

平整的底部没有任何字符,可以稳固的立在桌面上。

二、iWALK F20PPD快充移动电源充电头网测试

iWALK F20P (20000mAh) PD快充移动电源拆解评测

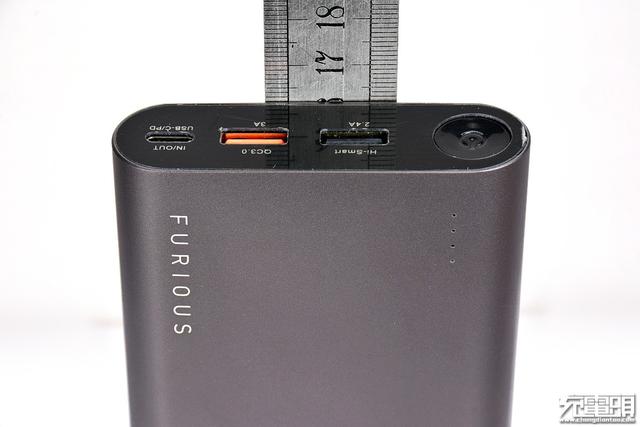

移动电源高度约16.2cm。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

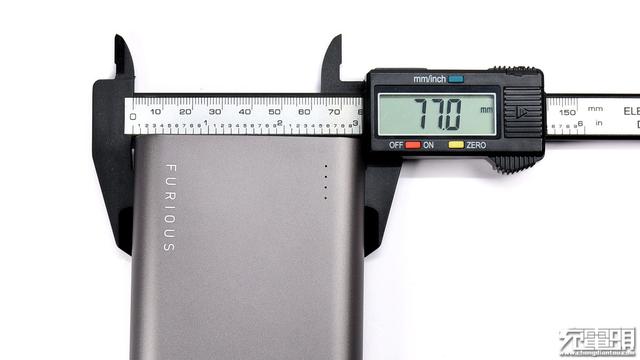

宽度约7.7cm。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

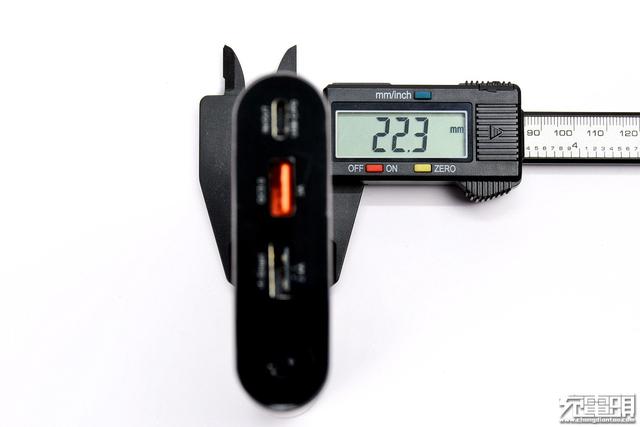

厚度约2.2cm,与香烟盒接近。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

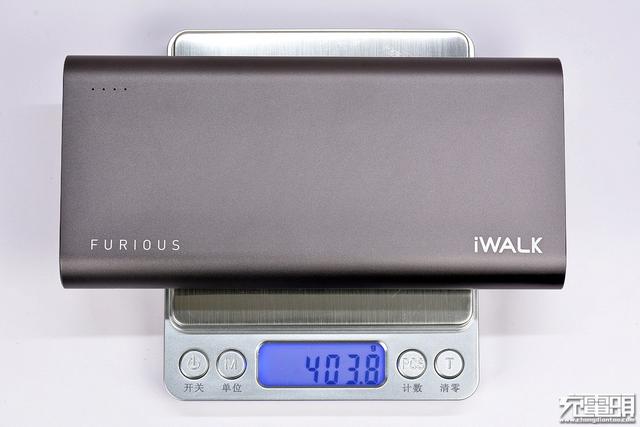

产品重量约403克,对于20000mAh的移动电源来说属于比较轻量的了。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

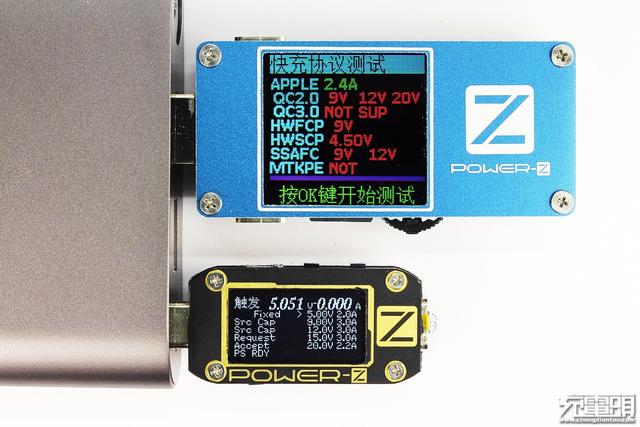

使用ChargerLAB 研发的Power-Z FL001 SUPER 和KM001C USB测试仪分别探测,黑色USB-A智能输出接口支持Apple 2.4A协议、Type-C接口支持PD5-20V、2-3A PD协议。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

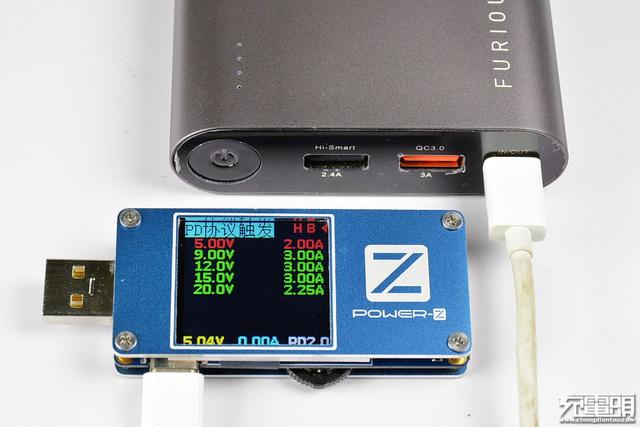

使用Power-Z FL001 SUPER再单独测试一遍Type-C接口PD协议,结果与KM001C一样,并且显示为PD2.0协议。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

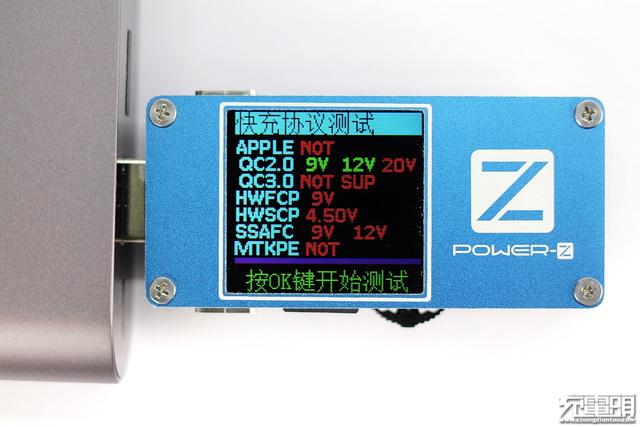

使用Power-Z FL001 SUPER探测橙色USB-A QC输出接口 ,显示其支持QC2.0模式9V、12V(包含5V)协议输出模式,不支持QC3.0。

黑色USB-A智能输出接口EBD-USB+放电测试:

iWALK F20P (20000mAh) PD快充移动电源拆解评测

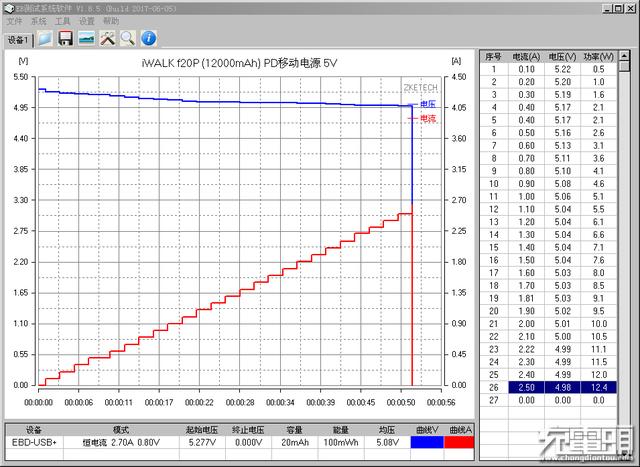

最大电流达到2.5A,高于标称值。

橙色USB-A QC输出接口EBD-USB+放电测试:

iWALK F20P (20000mAh) PD快充移动电源拆解评测

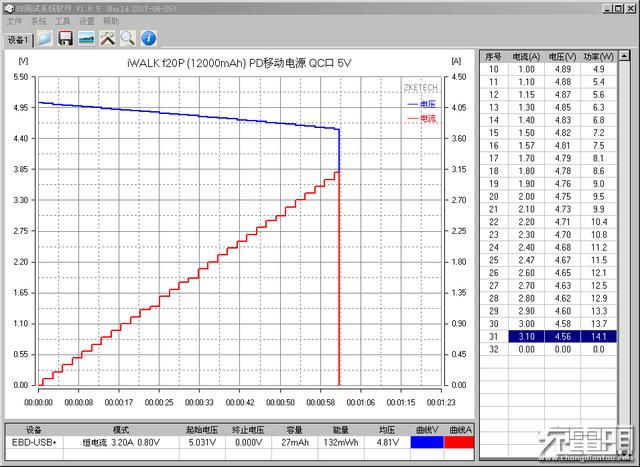

5V档位最大输出电流达到3.1A,高于标称值。

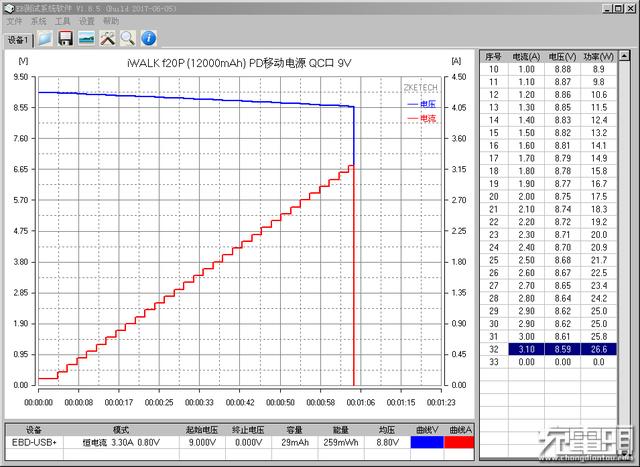

iWALK F20P (20000mAh) PD快充移动电源拆解评测

9V档位最大输出电流达到3.1A,同样高于标称值。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

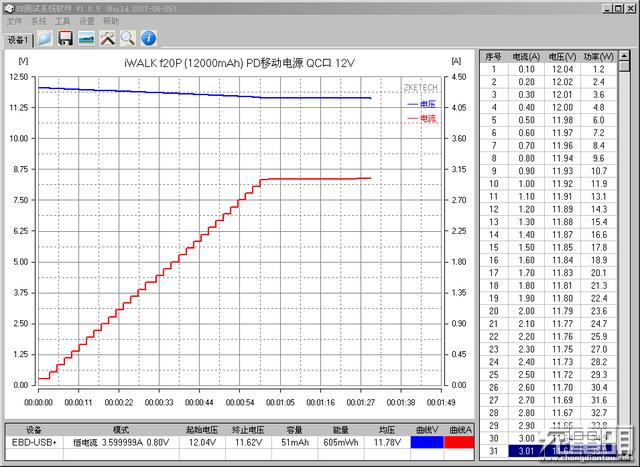

12V档位输出超过了EBD-USB+D 最大测试范围35W,超过3A无悬念,高于标称值。

Type-C口的PD输出能力理论上与同等电压档位下的QC2.0输出相同,故测试从略。

输入测试:

iWALK F20P (20000mAh) PD快充移动电源拆解评测

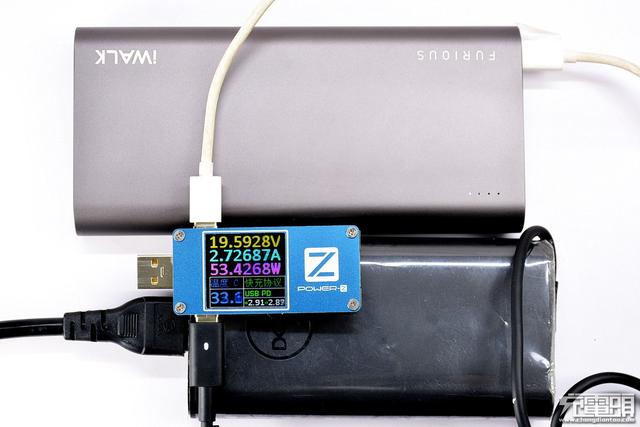

使用 DELL 90W PD 电源,Power-Z FL001 SUPER显示iWALK F20P输入功率达到了可观的53.4W。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

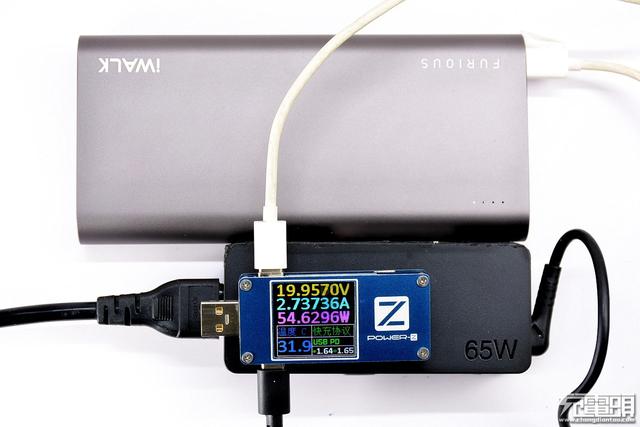

使用 联想65W PD 电源,Power-Z FL001 SUPER显示iWALK F20P输入功率达到了54.6W兼容性良好,接近产品标称的60W输入功率。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

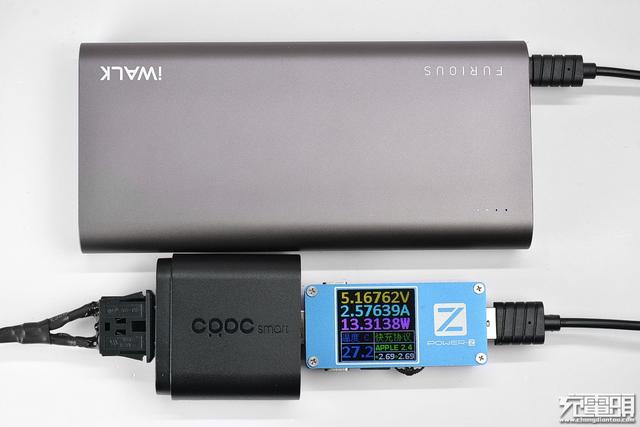

使用CRDC QC2.0/3.0充电头,Power-Z FL001 SUPER显示iWALK F20P走的是Apple 2.4A模式,功率5.16V、2.57A、13.3W。

三、iWALK F20PPD快充移动电源充电头网拆解

iWALK F20P (20000mAh) PD快充移动电源拆解评测

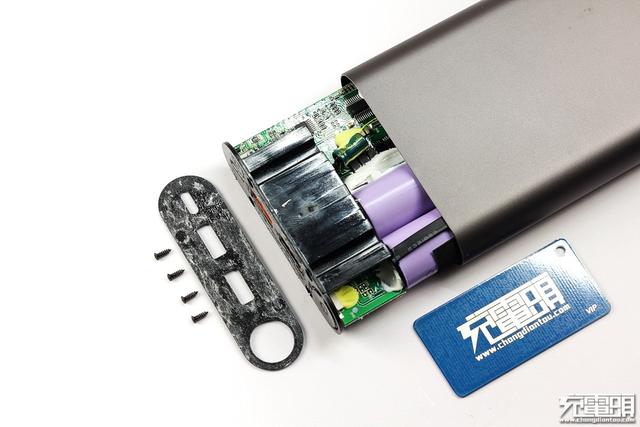

揭开接口面板,露出4颗内壳支架固定螺丝。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

拆下螺丝后,内芯即可整体抽出。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

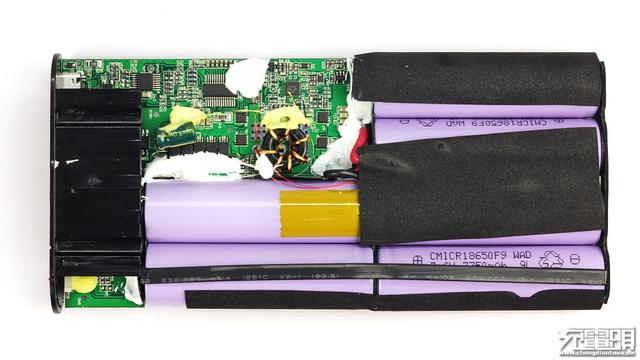

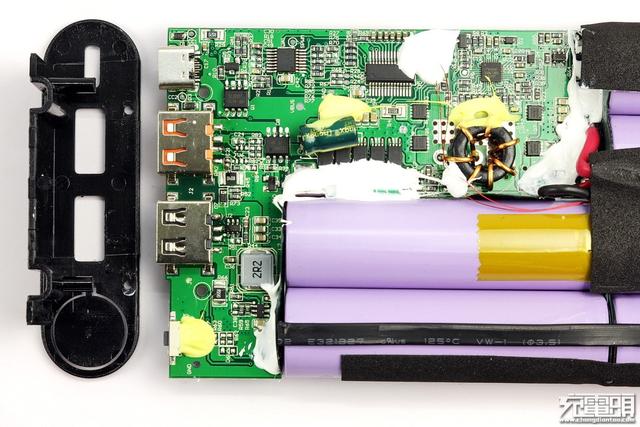

主板PCB呈L型,淡紫色18650*6电芯,为全并联结构,相应的电芯排列方式也为L型,电池组输出用硅胶线与PCB焊接。电芯之间用镍带并联,绝缘措施良好。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

电芯四周使用了很多黑色泡棉包裹,减震保护措施到位。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

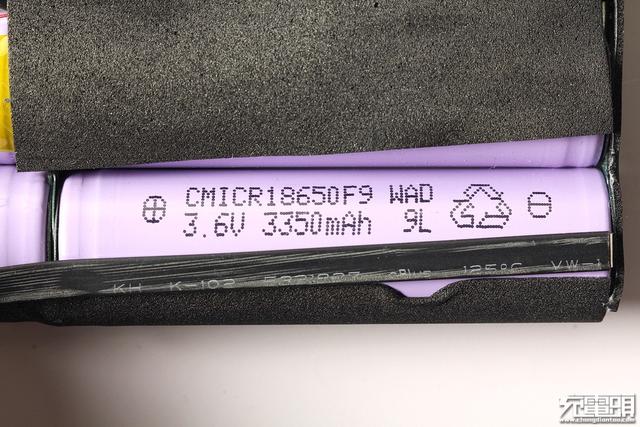

电芯型号为CMICR18650F9,规格为3.6V、3350mAh,外观看起来很像是LG和三星,其实是来自深圳创明的明星产品,打破了一直以来LG、三星、松下、SONY等洋品牌的垄断地位,据悉其已通过UL、GB等国际、国家强制认证检测,为华为、TP-LINK、比亚迪、中兴等行业用户采用。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

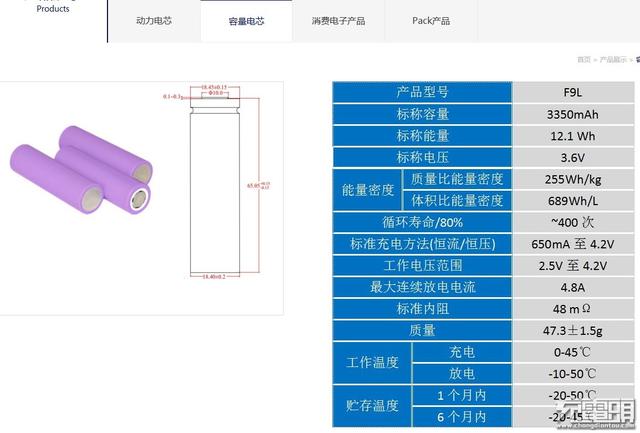

创明CMICR18650F9电芯官方标称规格。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

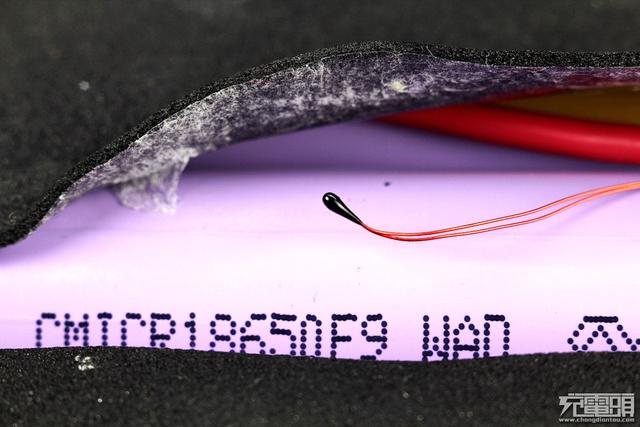

黑色泡棉下隐藏的测温探头。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

PCB正面一览。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

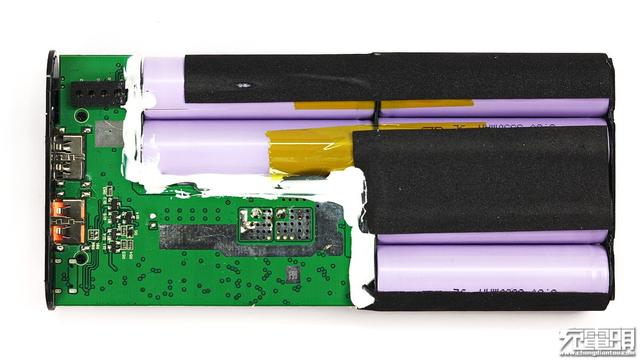

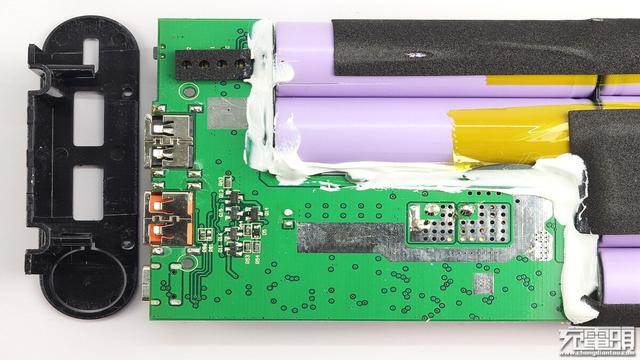

PCB背面一览。大面积接地铜箔及大电感焊脚附近过孔搪锡辅助散热。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

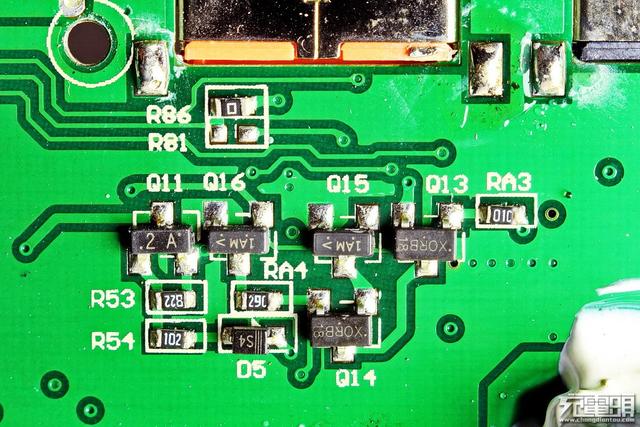

橙色USB-A接口附件有少量原件。

绝大部分原件均分布在PCB正面,下面我们来看下正面的主要功能IC:

iWALK F20P (20000mAh) PD快充移动电源拆解评测

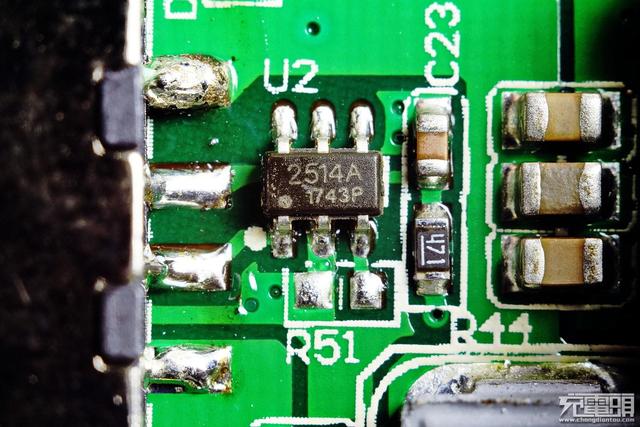

黑色USB-A 2.4A智能输出接口附件的U2,来自于德州仪器的TPS 2514 A USB 识别芯片。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

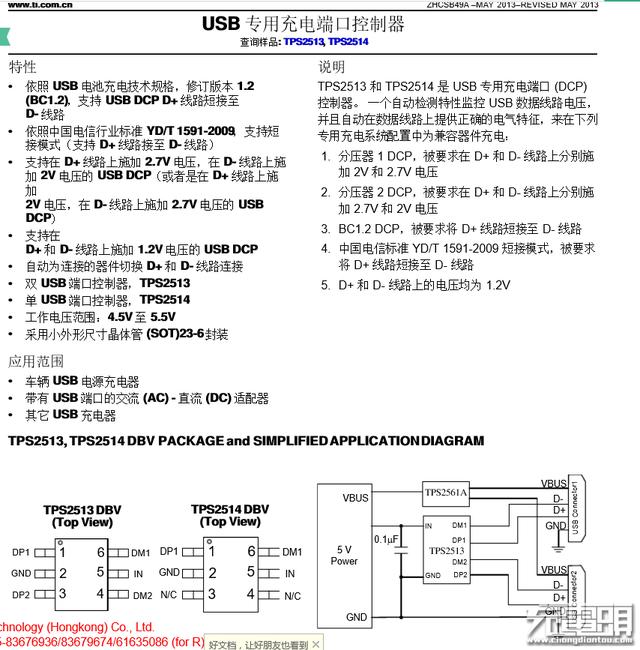

德州仪器TPS 2514 A USB 相关资料。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

iWALK F20P (20000mAh) PD快充移动电源拆解评测

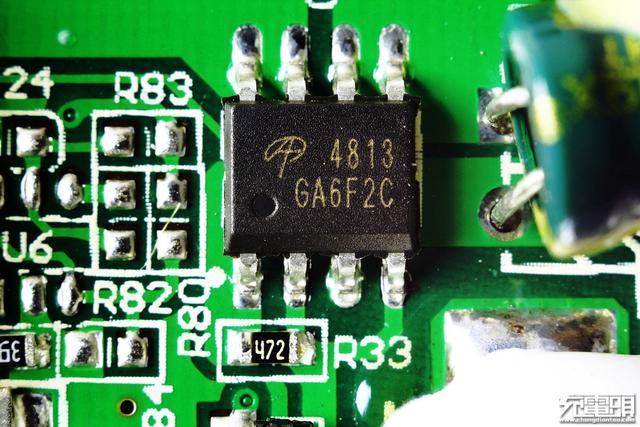

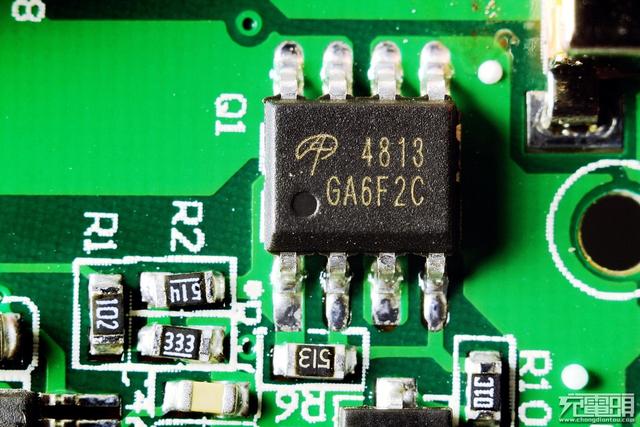

AO4813 MOS 二只。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

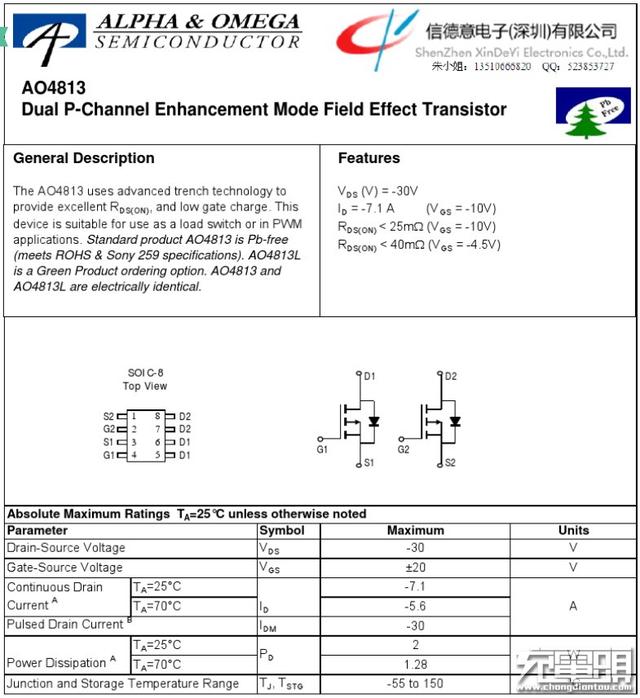

AO4813的相关资料。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

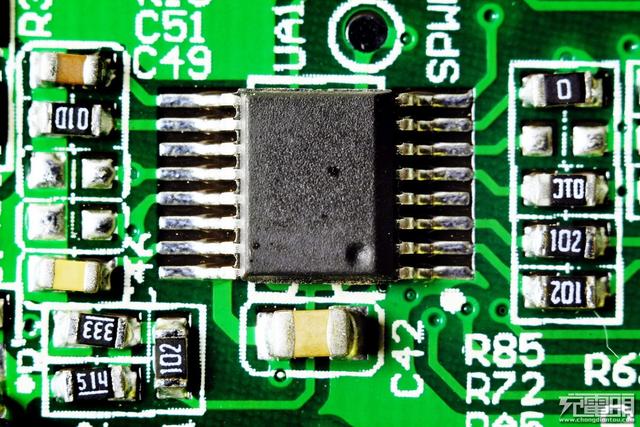

无标芯片一只,应为国产Type-C PD协议芯片。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

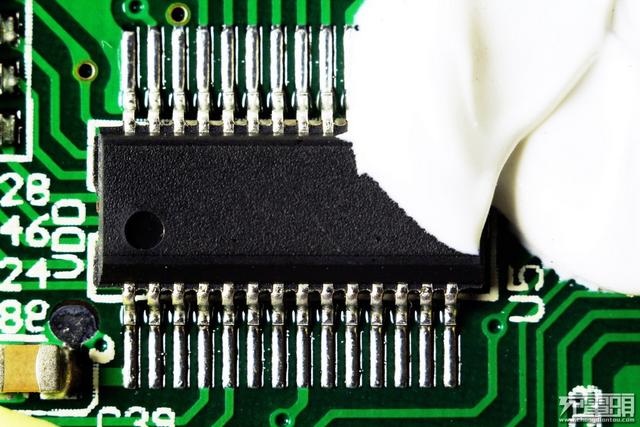

又一只无标芯片,应为单片机,用于电池保护电路。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

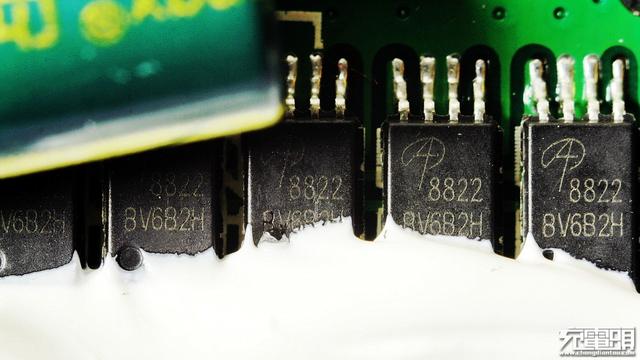

用于电池保护的5只MOS,AO8822。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

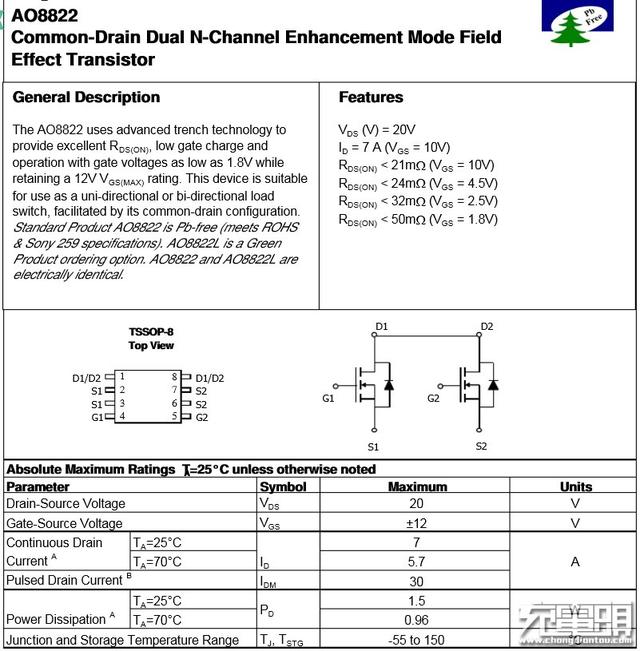

AO8822的相关资料。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

iWALK F20P (20000mAh) PD快充移动电源拆解评测

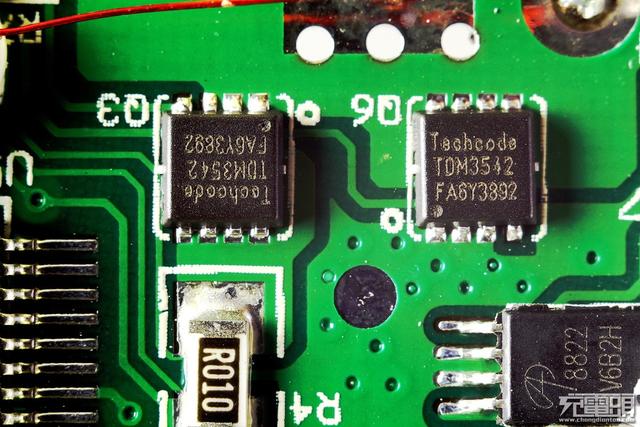

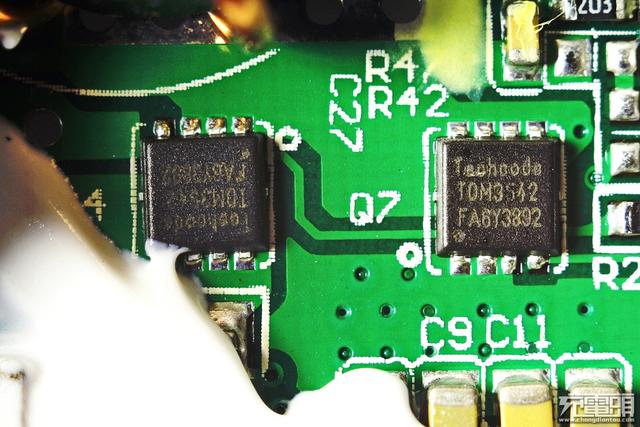

4只MOS,Techcode泰德TDM3542。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

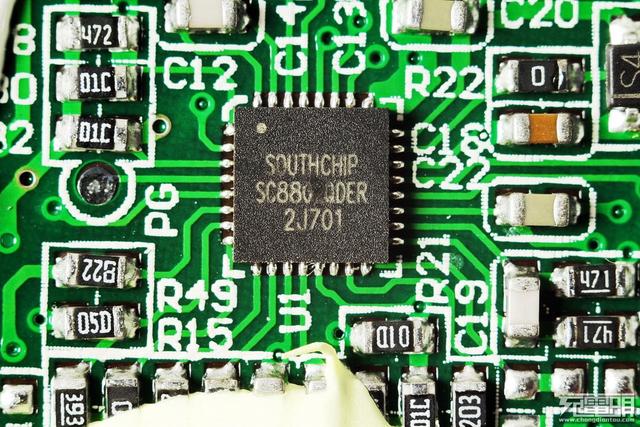

南芯SC8802,充电头网了解到,该芯片是一个同步 4 管双向升降压充放电控制器。不管输入电压是低于,高于或者等于电池组电压,它都可以对电池组实现充电管理。当系统需要从电池组放电时,SC8802 能够反向输出所需电压,同样可输出低于,高于或者等于电池组电压值。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

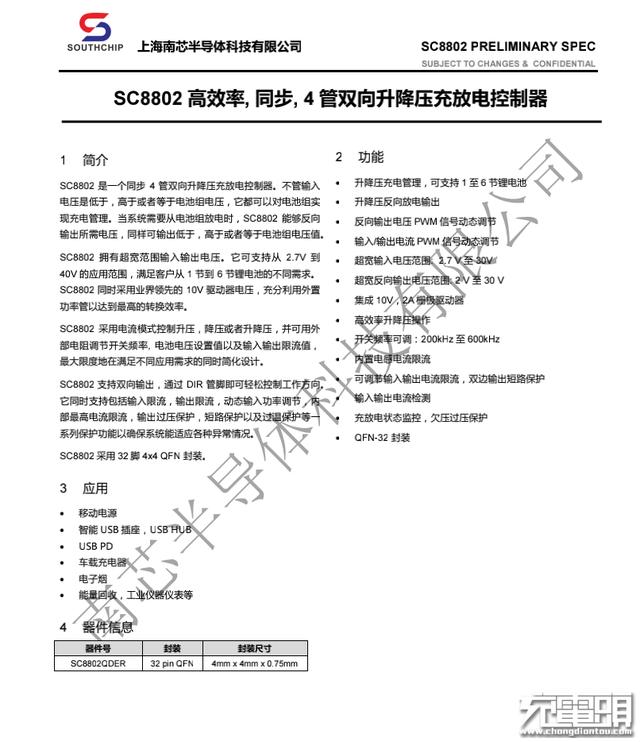

南芯SC8802的相关资料。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

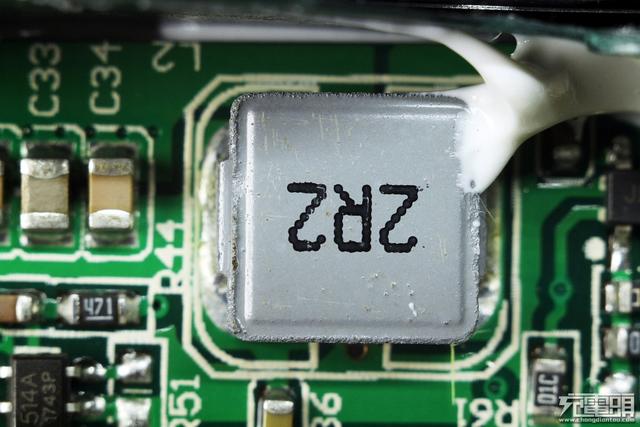

扁平2R2密封电感。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

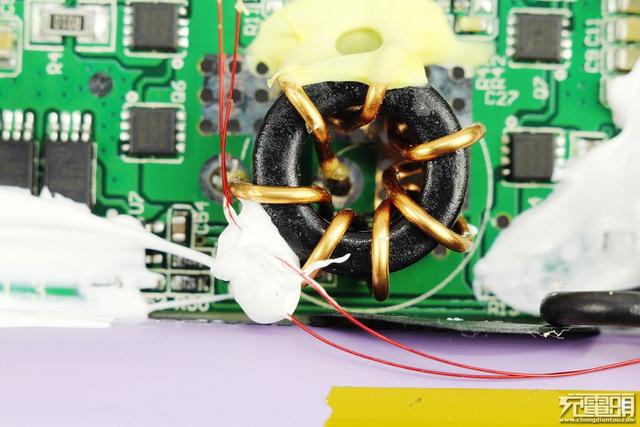

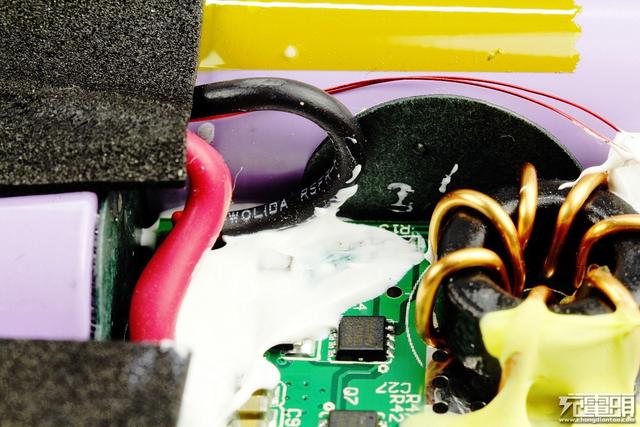

大功率电感,绕线十分的粗壮,强大功率的保证。

iWALK F20P (20000mAh) PD快充移动电源拆解评测

电芯与PCB之间有青壳纸加强绝缘。

四、iWALK F20PPD快充移动电源充电头网总结

iWALK F20P (20000mAh) PD快充移动电源拆解评测

iWALK F20P PD快充移动电源采用暖色铝合金外壳,颜值不错,工艺结构也较为完善,20000mAh的大容量可满足长续航需求,近60W的输入输出功率十分强劲,不会有一夜都充不满的尴尬,支持Apple 2.4A、QC2.0、PD快充协议,2*USB-A + Type-C 3口共享57W(12W+45W)的输出性能,让iWALK F20P充满了竞争力,其中也可以看到国产锂电池和芯片业的进步,已经可以部分取代进口产品,让人感到由衷的欣慰,值得推荐。
